تم تصميم آلة تشكيل صندوق الأمتعة مقاس 28 بوصة خصيصًا لإنتاج الصناديق ذات الحجم الكبير. إنها تستخدم تقنية الشفط الفراغي لتشكيل الصفائح البلاستيكية الساخنة والناعمة في أغلفة متينة وخفيفة الوزن من خلال ضغط الهواء.
المعدات لديها الميزات التالية:
**مواصفات مرنة**: مصممة خصيصًا للهيكل مقاس 28 بوصة، ومجهزة بقوالب مخصصة ومنصات تسخين، وهي تدعم تعديل الحجم ويمكنها تلبية متطلبات الإنتاج للهيكل بمختلف أحجامه.
2. ** توافق قوي للمواد **: مناسب لـ ABS وPC وPP وغيرها من اللدائن الهندسية البلاستيكية الحرارية. تتمتع هذه المواد بمقاومة ممتازة للصدمات ومقاومة التآكل، مما يجعلها مثالية لتصنيع الصناديق والأغلفة عالية الجودة.
3. **نظام تسخين فعال**: يستخدم طرق التسخين الكهربائي أو التسخين بالأشعة تحت الحمراء، مع التحكم الدقيق في درجة الحرارة والتدفئة الموحدة، وتجنب ارتفاع درجة الحرارة المحلية أو التسخين غير الكافي.
4. **نظام التشكيل الدقيق**: استنادًا إلى مبدأ الشفط الفراغي، فإنه يمكّن مادة الصفائح الناعمة من الالتصاق بشكل وثيق بالقالب، مما يحقق التشكيل السريع. تتوفر وظيفة مساعدة الهواء المضغوط الاختيارية لتعزيز دقة الكفاف وملمس السطح.
5. ** التحكم الآلي **: تم اعتماد نظام التحكم المتكامل القابل للبرمجة PLC لتحقيق التشغيل الآلي الكامل للعملية. تم تجهيز واجهة الإنسان والآلة القائمة على اللمس، مما يدعم إعداد المعلمات ومراقبة التشغيل وتشخيص الأخطاء.
6. **السلامة وحماية البيئة**: مجهزة بآليات متعددة لحماية السلامة، بما في ذلك الحماية من درجة الحرارة الزائدة والحماية من التسرب، وهي تتوافق مع المعايير البيئية. ومن خلال تحسين استهلاك الطاقة وخفض معدلات النفايات، فإنه يدعم الإنتاج المستدام.

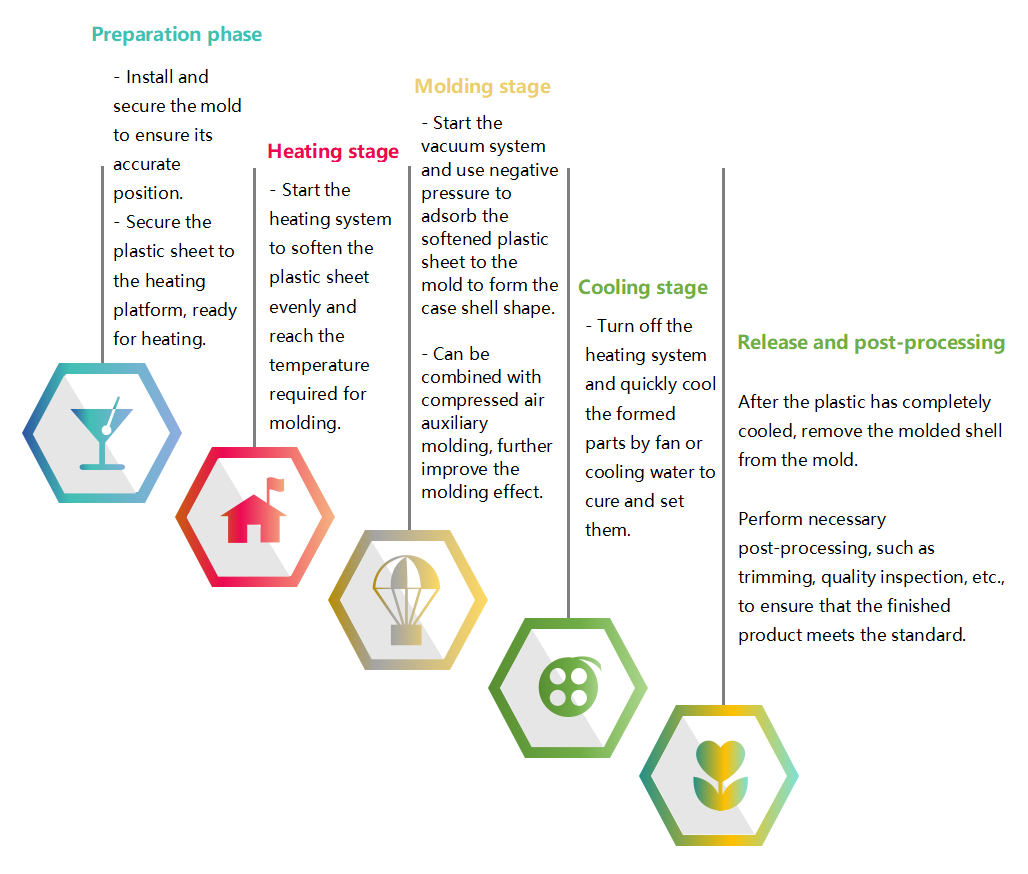

عملية التشغيل
**المزايا الأساسية**:
استجابة سريعة، قدرة إنتاجية عالية؛ التشكيل الدقيق وحجم المنتج المستقر والمظهر المتسق؛ متوافقة مع أنواع مختلفة من الصفائح البلاستيكية من حيث المادة والسمك واللون، مما يلبي متطلبات السوق المتنوعة.
**قيمة التطبيق**:
يتم تطبيقه بشكل رئيسي في صناعة تصنيع الأمتعة، خاصة لإنتاج حقائب السفر وحقائب العربات. إنه حل مثالي لتحقيق تصنيع أمتعة عالي الجودة وخفيف الوزن.
لا. | غرض | نموذج | |||
RB-A8- 1 (20 بوصة) | RB-A8-2 (24 بوصة) | RB-A8-3 （28 بوصة） | RB-A8-4 （30/32 بوصة） | ||
1 | البعد | 2863 × 1700 × 2520mm | 3187 × 1755 × 2520mm | 3500 × 1966 × 2630 مم | 3600 × 2266 × 2630 مم |
2 | وزن | 2000 كجم | 2350 كجم | 2600 كجم | 2800 كجم |
3 | جهد الطاقة | 3-380V (3 خطوط المرحلة 5） | 3-380V (3 خطوط المرحلة 5） | 3-380V (3 خطوط المرحلة 5） | 3-380V (3 خطوط المرحلة 5） |
4 | تكرار | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز |
5 | القوة الكلية | 38 كيلو واط | 50 كيلو وات | 59kw | 59kw |
6 | قوة التدفئة |
| 48 كيلو واط | 56 كيلو واط | 56 كيلو واط |
7 | تسخين المواصفات الطوب | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W |
8 | مواصفات أنبوب التدفئة | ∅ 22*/1.5kw | ∅ 22*/1.5kw | ∅ 22*/1.5kw | ∅ 22*/1.5kw |
9 | مواصفات الفرن الكهربائي العلوي | (داخلي) 680*980*110mm | (داخلي) 815* 1005* 110mm | (داخلي) 950* 1130* 110mm | (داخلي) 1039* 1241* 110mm |
10 | الفرن الكهربائي العلوي (ترتيب تسخين الطوب) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | مواصفات الفرن الكهربائي السفلي (الطوب) | (داخلي) 680*980*45mm | (داخلي) 815* 1005* 45mm | (داخلي) 946* 1035* 45mm | (داخلي) 1039* 1241* 45mm |
12 | الفرن الكهربائي السفلي (ترتيب تسخين الطوب) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | الفرن السفلي (ترتيب أنبوب التسخين) | 8+4+2(عمودي) | 10+4+2 ( عمودي) | 14+4+2 ( عمودي ) | 16+4+2 (عمودي ) |
14 | سعة فراغ | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | ضغط فراغ | -0.07 ~ 0.09MPA | |||
16 | مواصفات ورقة بلاستيكية ماكس (l*w) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | الحد الأقصى لحجم القالب (l*w*h) | 600* 420* 190mm | 690* 510* 190mm | 780* 600* 190mm | 840* 640* 190mm |
18 | الحد الأقصى لحجم الإطار (L*W) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | مادة ورقة وسمك | ABS 、 pc etc ； 1-4mm | |||
20 | حالة ABS كحد أقصى. الإخراج (جهاز كمبيوتر شخصى / ح) | 110 | 105 | 90 | 80 |
21 | حالة الكمبيوتر الحد الأقصى. الإخراج (PCS /H) | 85 | 80 | 70 | 60 |
22 | ضغط الهواء | 0.65 ~ 0.75 | |||
23 | استهلاك الهواء | 550L/دقيقة | 650L/دقيقة | 800 لتر/دقيقة | 900L/دقيقة |
24 | مواصفات الطاقة | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE |
25 | مواصفات خط الطاقة | 4- 16mm²*1- 10mm² | 4- 16mm²*1- 10mm² | 4-35mm²*1- 16mm² | |
إعدادات
لا. | غرض | الأصل/العلامة التجارية | ملاحظة |
1 | تسخين الطوب | الصينية | |
2 | العنصر الهوائي | تايوان Airtac | |
3 | وحدة التحكم في درجة الحرارة | شنغهاي أووي | تعديل الجهد المعياري |
4 | PLC | شينجي | |
5 | شاشة تعمل باللمس | Shenzhen Weinview | |
6 | مفتاح السفر ، مفتاح التعريفي | اليابان أومرون | |
7 | محرك القيادة | Shenzhen Yankong | الدقة خطوة المحرك |
8 | العنصر الكهربائي | فرنسا شنايدر/تشجيانغ تشنغتاي |
35kw
