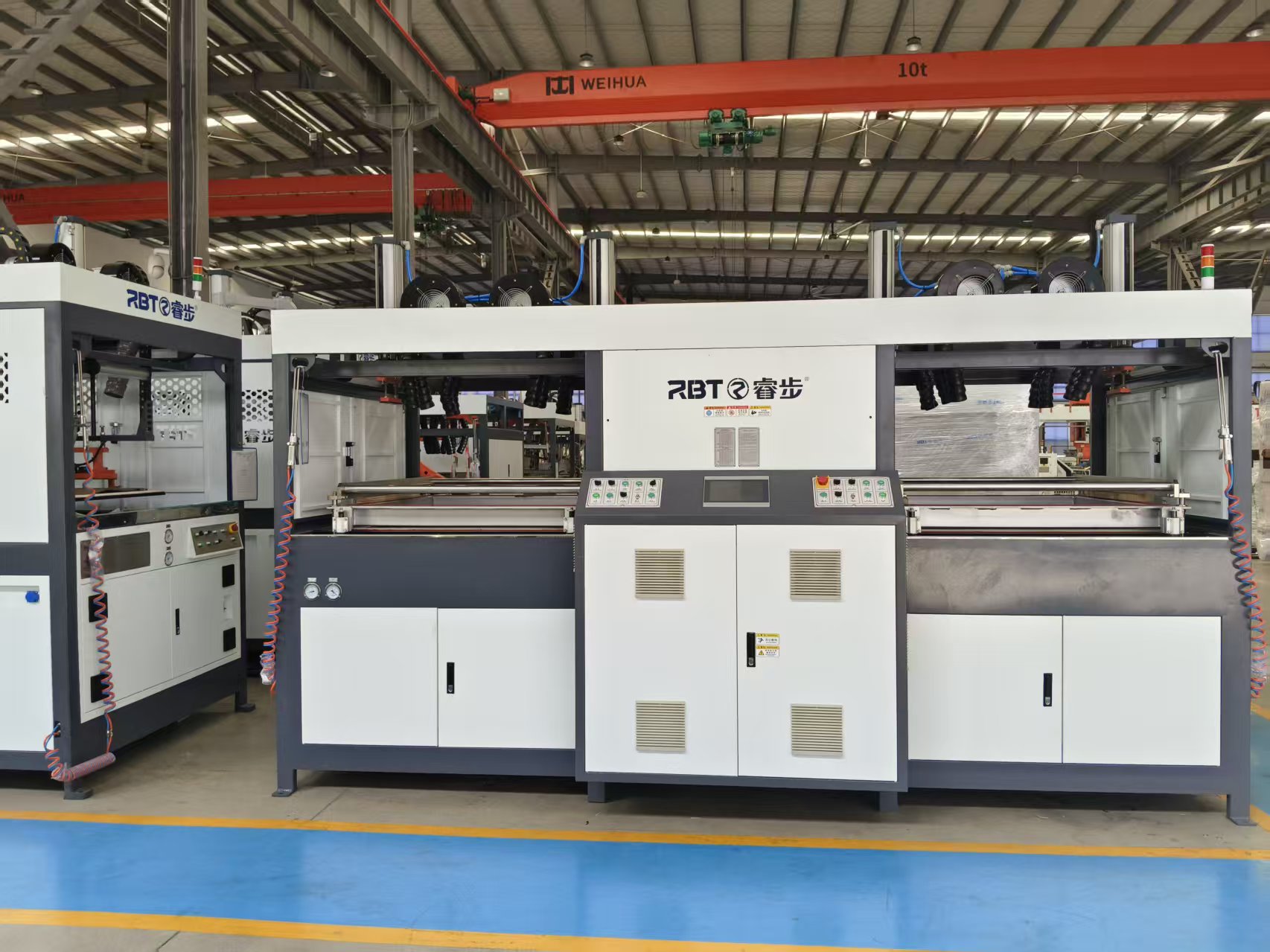

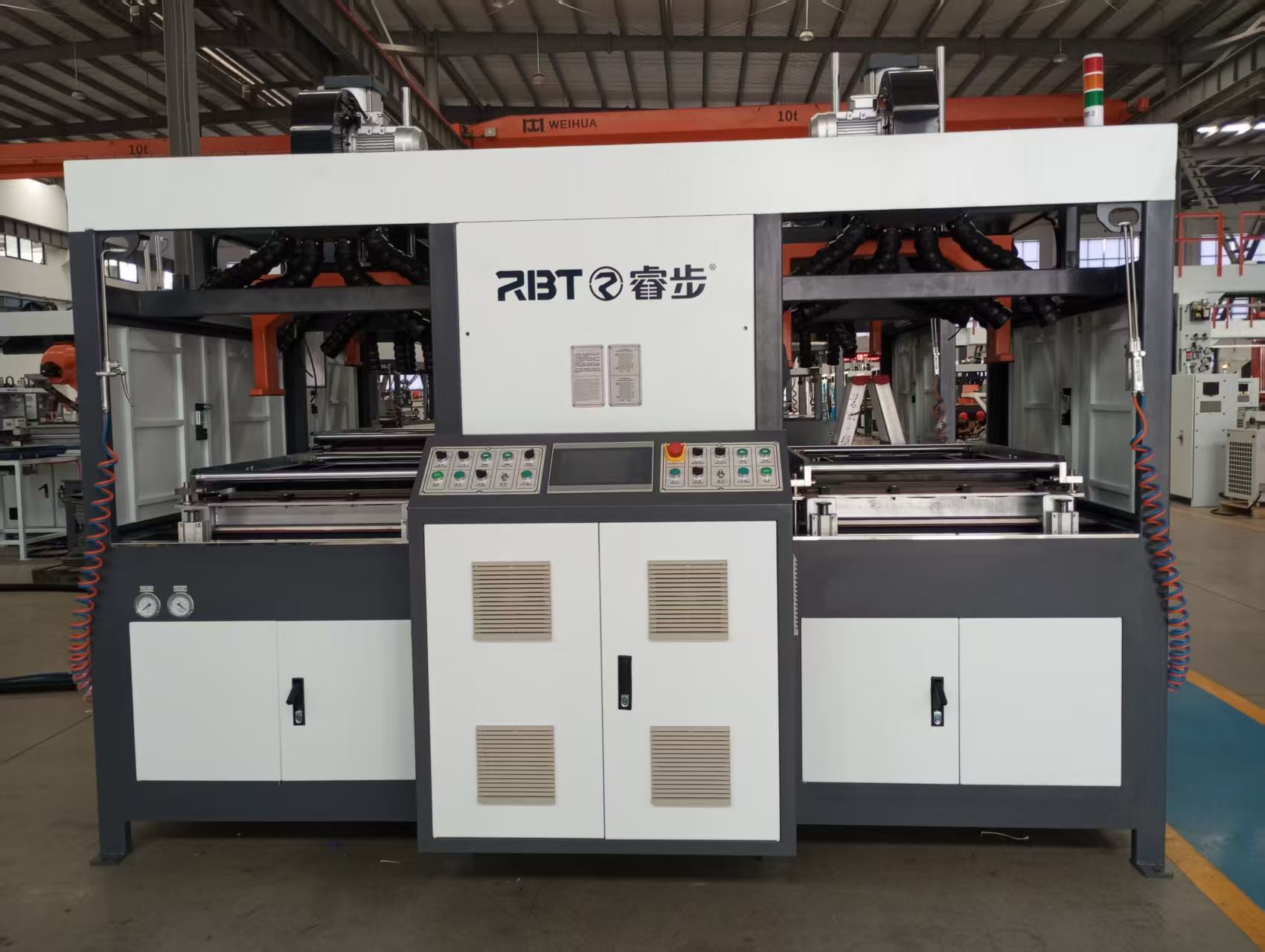

ماكينة تشكيل فراغ الأمتعة مقاس 24 بوصة
إدارة فائقة للحرارة ومزايا دورة النماذج الأولية السريعة

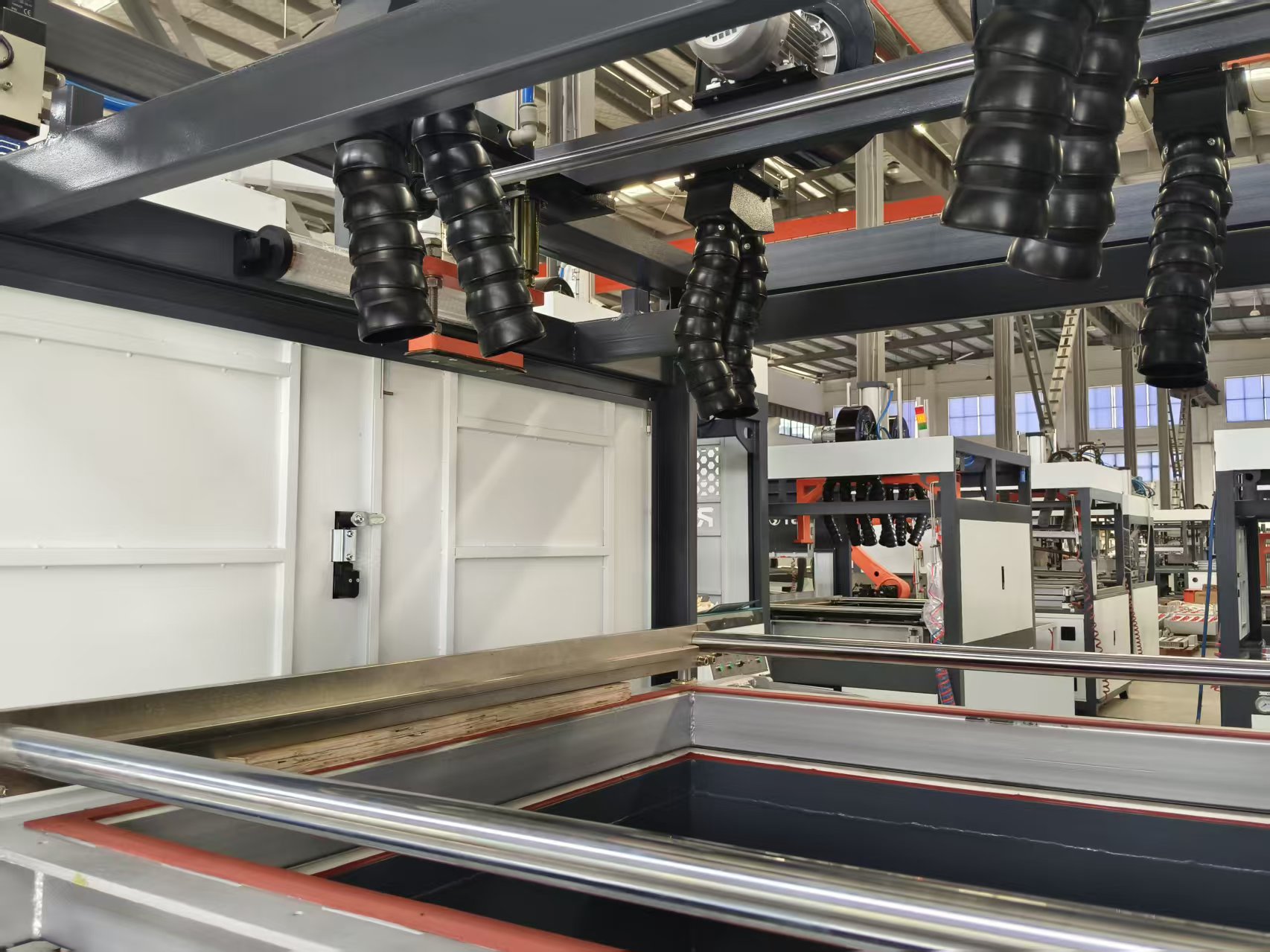

يدمج الجهاز التبريد الفعال وتصميم محطة العمل البديلة، مما يحول بشكل فعال نتائج تسخين درجة الحرارة الثابتة إلى مخرجات مستمرة ودقيقة. أربع مجموعات من مراوح الطرد المركزي القابلة للتعديل تشكل نظام تبريد فعال، والذي يمكنه إزالة الحرارة بسرعة وبشكل متساو من المنتجات بعد القولبة، مما يؤدي إلى استقرار أشكالها. بالاشتراك مع وضع التشغيل البديل لمحطة العمل المزدوجة، عندما تقوم إحدى محطات العمل بإجراء قولبة فراغية وتبريد على اللوح المسخن مسبقًا، تقوم محطة العمل الأخرى في نفس الوقت بتحضير اللوح التالي لتسخين درجة حرارة ثابتة. يتيح هذا التصميم الاتصال السلس لعمليات التسخين والقولبة والتبريد، مما يؤدي إلى تقصير كبير في دورة الإنتاج لمنتج واحد وضمان إمكانية إكمال كل خطوة إنتاج (خاصة خطوة التسخين) بهدوء في ظل المعلمات المثالية المحددة، مما يحقق وحدة الكفاءة العالية والدقة العالية.
التحكم في تدفق الهواء عالي الدقة ومزايا صب الفراغ
تعتمد الدقة أثناء عملية التشكيل على نظام فراغ قوي والتحكم الدقيق في تدفق الهواء. تم تجهيز المعدات بنظام تفريغ مصمم خصيصًا، مما يوفر شفطًا كافيًا ومستقرًا. تم تجهيز كل محطة عمل بمستويات متعددة للتحكم في تدفق الهواء، ومن خلال الصمامات، يمكن تعديل عمليات النفخ (للمساعدة في القولبة) والتفريغ بشكل مستقل ودقيق. يتيح هذا التحكم عالي الدقة في ديناميكيات الغاز للألواح البلاستيكية الالتزام بسرعة ودقة بكل تفاصيل القالب بعد الوصول إلى الحالة البلاستيكية المثالية تحت تسخين ثابت لدرجة الحرارة، مما يحقق التحكم الكامل طوال عملية التسخين إلى التشكيل.
التحكم الدقيق في درجة الحرارة ومزايا التسخين ذات الحلقة المغلقة

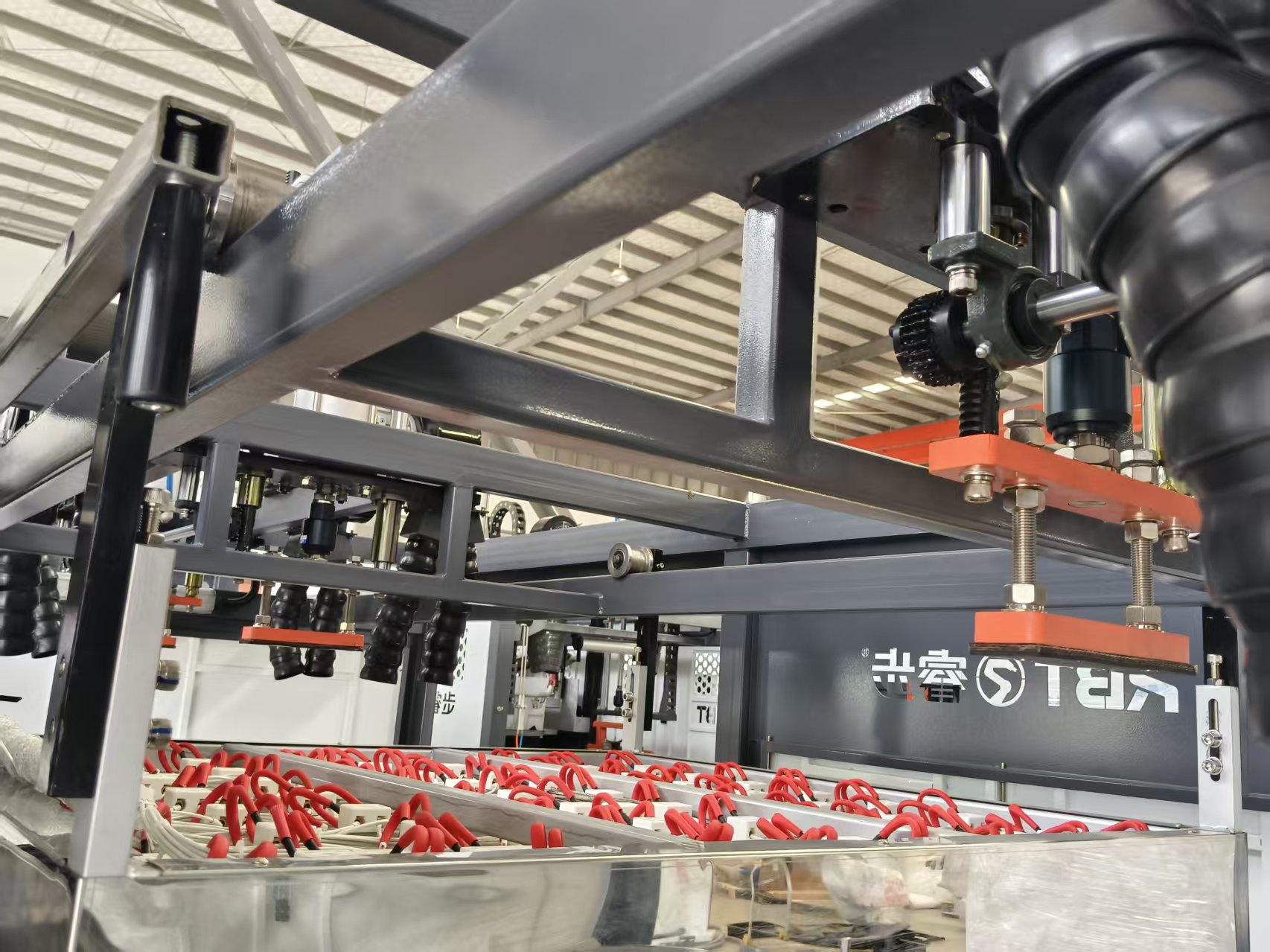

تقوم هذه المعدات ببناء نظام تسخين ذكي مغلق الحلقة من خلال التحكم المستقل في درجة الحرارة لفرن التسخين في الأعلى والأسفل والعمل التعاوني لمقياس مسافة الليزر. لا يدعم فرن التسخين التسخين المسبق الأفقي للقوالب فحسب، بل يمكنه أيضًا ضبط درجة الحرارة تلقائيًا على أساس فرق درجة الحرارة في الوقت الحقيقي بين محطتي العمل، مما يضمن توحيد واستقرار منطقة التسخين بأكملها وتحقيق تسخين ثابت لدرجة الحرارة. يقوم جهاز قياس المسافة بالليزر بمراقبة تشوه مادة الصفائح بشكل مستمر ويغذي البيانات مرة أخرى إلى نظام التحكم في درجة الحرارة، والذي يمكن أن يمنع ديناميكيًا ارتفاع درجة الحرارة المحلية وتشوه التليين الناتج. تعد بيئة التسخين الدقيقة والموحدة هذه شرطًا أساسيًا للتمديد الموحد والالتصاق الدقيق للمادة في مرحلة التشكيل الفراغي اللاحقة، مما يضمن بشكل أساسي اتساق أبعاد المنتج وجودة عملية التشكيل.
لا. | غرض | نموذج | |
RB-A8- 1 (20 بوصة) | RB-A8-2 (24 بوصة) | ||
1 | البعد | 2863 × 1700 × 2520mm | 3187 × 1755 × 2520mm |
2 | وزن | 2000 كجم | 2350 كجم |
3 | جهد الطاقة | 3-380V (3 خطوط المرحلة 5） | 3-380V (3 خطوط المرحلة 5） |
4 | تكرار | 50 هرتز | 50 هرتز |
5 | القوة الكلية | 38 كيلو واط | 50 كيلو وات |
6 | قوة التدفئة |
| 48 كيلو واط |
7 | تسخين المواصفات الطوب | 120* 120/ 500W | 120* 120/ 500W |
8 | مواصفات أنبوب التدفئة | ∅ 22*/1.5kw | ∅ 22*/1.5kw |
9 | مواصفات الفرن الكهربائي العلوي | (داخلي) 680*980*110mm | (داخلي) 815* 1005* 110mm |
10 | الفرن الكهربائي العلوي (ترتيب تسخين الطوب) | 5*7 | 6*8 |
11 | مواصفات الفرن الكهربائي السفلي (الطوب) | (داخلي) 680*980*45 مللي متر | (داخلي) 815* 1005* 45mm |
12 | الفرن الكهربائي السفلي (ترتيب لبنة التدفئة) | 5*6 | 6*7 |
13 | الفرن السفلي (ترتيب أنبوب التسخين) | 8+4+2(عمودي) | 10+4+2 ( عمودي) |
14 | سعة فراغ | 0.2m³ | 0.3m³ |
15 | ضغط فراغ | -0.07 ~ 0.09MPA | |
16 | مواصفات ورقة بلاستيكية ماكس (l*w) | 830*610mm | 960*747mm |
17 | الحد الأقصى لحجم القالب (l*w*h) | 600* 420* 190mm | 690* 510* 190mm |
18 | الحد الأقصى لحجم الإطار (L*W) | 680*500mm | 780*600mm |
19 | مادة ورقة وسمك | ABS 、 pc etc ； 1-4mm | |
20 | حالة ABS كحد أقصى. الإخراج (جهاز كمبيوتر شخصى / ح) | 110 | 105 |
21 | حالة الكمبيوتر الحد الأقصى. الإخراج (PCS /H) | 85 | 80 |
22 | ضغط الهواء | 0.65 ~ 0.75 | |
23 | استهلاك الهواء | 550L/دقيقة | 650L/دقيقة |
24 | مواصفات الطاقة | 3-380V+ N+ PE | 3-380V+ N+ PE |
25 | مواصفات خط الطاقة | 4- 16mm²*1- 10mm² | 4- 16mm²*1- 10mm² |
إعدادات
لا. | غرض | الأصل/العلامة التجارية | ملاحظة |
1 | تسخين الطوب | الصينية | |
2 | العنصر الهوائي | تايوان Airtac | |
3 | وحدة التحكم في درجة الحرارة | شنغهاي أووي | تعديل الجهد المعياري |
4 | PLC | شينجي | |
5 | شاشة تعمل باللمس | Shenzhen Weinview | |
6 | مفتاح السفر ، مفتاح التعريفي | اليابان أومرون | |
7 | محرك القيادة | Shenzhen Yankong | الدقة خطوة المحرك |
8 | العنصر الكهربائي | فرنسا شنايدر/تشجيانغ تشنغتاي |
35kw
